金屬短接時間定義：在重合閘操作中,觸頭閉合到第二次觸頭分開所需用的時間,稱為“金屬短接時間”。

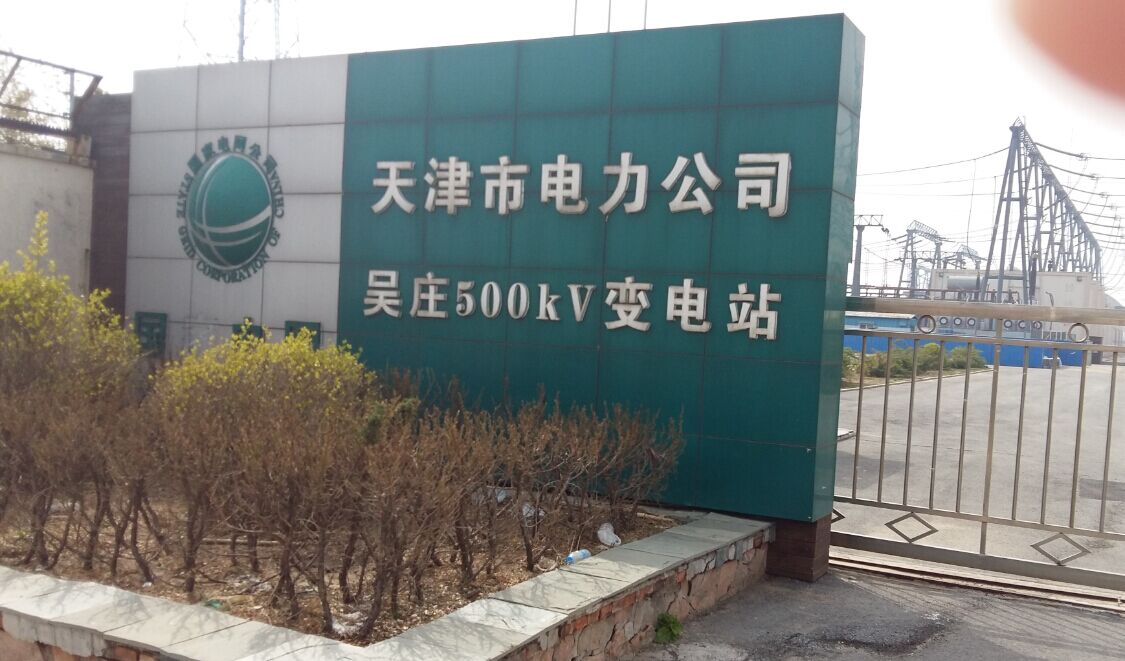

某公司用我司生產的開關特新測試儀在天津吳莊500KV變電站測試LW13A型斷路器，單分時間、單合時間測試正確，做合分測試金屬短接時間時，數據不正確，超出了斷路器正常的數據范圍。
我司技術人員到現場后，看到用戶操作儀器過程正確，合閘時間顯示正確，分閘時間顯示正確。并且做合分操作的延時設定值也正確（為單合的時間63mS）,可測試的金屬短接時間為400多毫秒，遠超了正常的35到55毫秒的范圍。出現了莫名其妙的數據。
我司技術人員認真檢查儀器功能，儀器的測試輸出功能一切正常。接著仔細查看單合的測試數據和波形，發現當斷路器合閘完成后合閘線圈的電流波形并沒有歸零，而是一直持續到儀器斷開合閘接點，由此推斷操作斷路器的接線直接接到了合閘線圈的兩端，并沒有經過合閘線圈的輔助接點(在給分合閘線圈加電時一定要串接輔助接點，否則容易燒壞線圈和產生其他問題)。這一發現經用戶確認，的確直接接到了線圈兩端。
通過改正接線，重新測試，金短時間為38毫秒，符合廠家要求。
