高壓開關特性測試儀校驗裝置下文中簡稱校驗裝置。
高壓開關特性測試儀下文中簡稱測試儀。
現象：當校驗裝置的三相設置時間不同時，測試儀不能測試出不同期。
具體表現為：當合閘時，A、B相為100毫秒，C相110毫秒，斷路器測試儀測試的數據均為100毫秒。但用不同組的計時通道測出的數據正確。
當分閘時，A、B相為100毫秒，C相110毫秒，測試儀測試的數據均為110毫秒。但用不同組的計時通道測出的數據正確。
校驗單位由此得出結論：測試儀不能正常測試高壓開關的不同期。

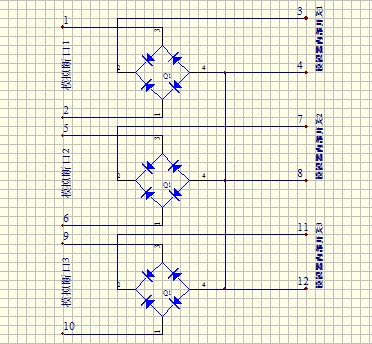

原理分析：真實的斷路器三相是完全電氣隔離的，這個是不用解釋的，不然就短路了。而校驗裝置的每個斷口之間不一定是隔離的，可能有一個公共端或者經過整流橋連接，只不過連接出了多個端子而已。校驗裝置3個通道（可以有多個通道）的原理如下圖：

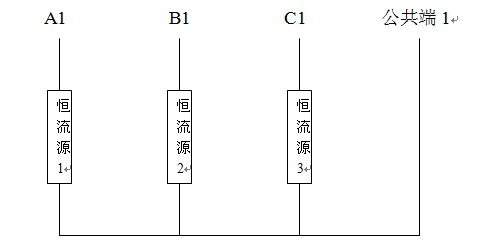

實際的斷路器三相之間是完全隔離的，模擬器可能沒有做到這一點，只是實現開關時間而已。測試儀不能測試同期的原因就是因為測試儀的三個測試通道是為測試開關準備的，具有一個公共端，測試儀的時間通道內部測試原理如下：
測試儀的每個計時通道組具有3個恒流源，并把恒流源的一端接到一起，形成公共端，公共端為電源的正極，另外的三個端點為每個測試斷口的負極。當外部斷路器三相哪一相合閘時，哪一相就進入恒流狀態，能夠測試出三相的分合閘時間，不同期等時間數據。能夠正確測試出真實斷路器的時間特性值。
經過以上原理分析發現：測試儀測試真實斷路器是沒有任何問題的；校驗裝置也可以模擬真實斷路器的分合閘時間，只是沒有像真實斷路器那樣隔離。
本文開頭的現象是怎么發生的呢？
經分析應該是這樣的：接線時，將圖1中所示的模擬斷路器的1、5、9分別接到圖2中的A1、B1、C1上，將圖1中所示的模擬斷路器的2、6、10短接并接到測試儀的公共端，合閘時，當校驗裝置的三個斷口任何一個最早合閘，另外兩個斷口就會(huì )經過整流橋和合閘的斷口，儀器上的三個測試斷口都會(huì )呈現合狀態。
具體分析如下：當模擬斷口1最先合閘，也就是模擬器內部開關1接通，公共端的正電壓通過圖1中的2端、經過Q1整流橋的一個二極管和模擬器內部開關1、Q1整流橋的另一個二極管和圖1中的1端、經測試儀的測試斷口A(yíng)1形成通路，測試儀的恒流源1恒流，測試儀就會(huì )測試到A1斷口為合閘狀態。于此同時，由于模擬器內部開關的一端是接在一起的，公共端的正電壓通過圖1中2端經過整流橋Q1的一個二極管和模擬器內部開關1、模擬器內部開關的短接線、經整流橋Q2的一個二極管與圖1中的5端到測試儀的恒流源2，使恒流源2恒流，測試儀就會(huì )檢測到B1斷口為合閘狀態。同理C1斷口儀器也會(huì )檢測到合閘狀態。
當分閘測試時會(huì )得到相反的結論。
致使校驗人員得出測試儀不能測試斷路器同期時間的結論！
結論：圖1中原理的斷路器模擬器不能檢驗圖2中斷口原理的測試儀的同期性，只能檢驗每個斷口的測試數據正確。
保定市英電電力科技有限公司
2013年1月15日修改
